US-25PBS使用與介紹

　　US-25PBS打磨機使用與介紹

US-25PBS打磨機可以用于各種各樣的材料所制的模具。進行省磨拋光，鏡面拋光等加工。它也能用于加工塑料模具，壓制，切邊，鍛造 等模具。

超聲波打磨機振動每秒22500回，振幅40μm超高速研磨裝置。

　　1，超聲波組件包括：

　　控制器(NE240 230V) 1臺

　　超音波手持式工具 (US-25PB) 1臺

　　付屬配件：

　　放置座(K-274) 1個

　　腳套開關(FC-24) 1個

　　夾頭拆裝扳手(10mm)六角(2.5mm) 1套

　　保險(1.6A 250V) 2個

　　付屬工具(各1本)：

　　點著一體夾頭 平型 0.4*4*50mm #200(60101)

　　纖維油石 平型 1*6*50mm #800 (60735)

　　超聲波夾頭 圓形 Φ3mm用 (60902)

　　超聲波夾頭 平型 厚度1mm用 (60922)

　　超聲波打磨機總重量： 2kg左右/整套

　　2，電源控制器介紹：

　　編號：8097 型號：NE240 (230V)

　　振動頻率：22.5KHz

　　頻率調整：自動追頻，

　　最大出力(可調)：45W UNCLAMP模式

　　20W CLAMP模式

　　*注：使用普通纖維油石請不要將頻率調到最高，高頻率是耐高溫纖維油石使用(例如：XEBEC 耐高溫纖維油石HV,HD,HB,HR系列使用)。普通纖維油石請勿超過頻率的一半。

　　標準附件：保險1.6A 250V 2個

　　外形225(W)*195(D)*97(H)mm

　　電源重量：1.7kg

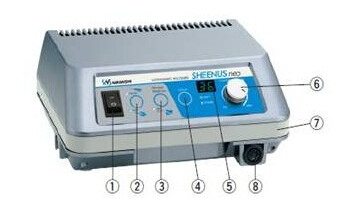

　　上圖 ①電源開關

　　②使用模式轉換

　　③振動開關

　　④使用瓦特/功率單位轉換(WATT/POWER)

　　⑤LED顯示表示

　　⑥頻率調節(出力調節)

　　⑦手提拉桿，(方便手提，如右圖)

　　⑧超聲波振動筆連接口

　　3，超聲波研磨筆

　　編號：8099 型號：US-25PB

　　特征：

　　〉超聲波研磨棒筆重140g，長時間使用人手不容易疲勞

　　〉前端夾頭簡單容易交換，可以?shī)A裝銼刀，纖維油石，木棒，銅片等工具。

　　〉研磨時振動頻率極快，使用人員只要將工具接觸工件輕推即可，請勿用力重壓。

　　4，超聲波研磨機使用

　　研磨使用中針對不同模具使用不同工具，以及不同的出力模式

　　〉UNCLAMP模式：

　　適用銼刀一體夾頭，纖維油石，UNCLAMPM模式振動頻率強，適用快速磨削加工。

　　(例如：模具骨位狹窄部位打磨，火花機加工出來模具快速去火花紋，深孔研磨等… … )

　　〉CLAMP模式：

　　使用各種工具研磨，拋光作業場合。CLAMP模式出力大多用于細微部位，鏡面研磨。

　　★ 在使用過程中，如果開機使用未接觸工件出現聲音較大或者是報警，也就是介紹電源中 ③振動開關 亮紅燈，一般有以下幾種情況：

　　1，連接夾頭沒有鎖緊。

　　解決方法：從新將夾頭鎖緊即可，不要鎖的太死，以免跟換工具夾頭難以拆裝。

　　2，頻率調節太高。(使用纖維油石，這種情況發生較多，頻率過高，油石發熱過快，極容易報價或燒斷。)

　　解決方法：降低使用頻率，長時間使用最好不要超過最高頻率的一半。

　　3，前端夾裝工具鎖的太緊。(這種情況一般是使用纖維油石出現，用力過大，將纖維油石壓裂)

　　解決方法：重新將工具鎖緊即可。如果是纖維油石壓裂，將壓裂部位磨去，重新鎖緊。

　　4，使用超聲波夾頭 圓形Φ3mm (60902) 夾金剛石銼刀出現報警。

有任何技術問題請聯系NAKANISHI總代理商機售后服務商：春亨工具，電話0755-29695109
