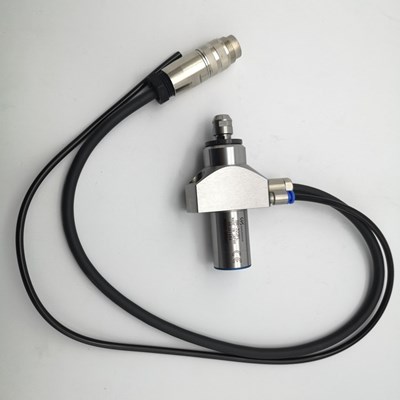

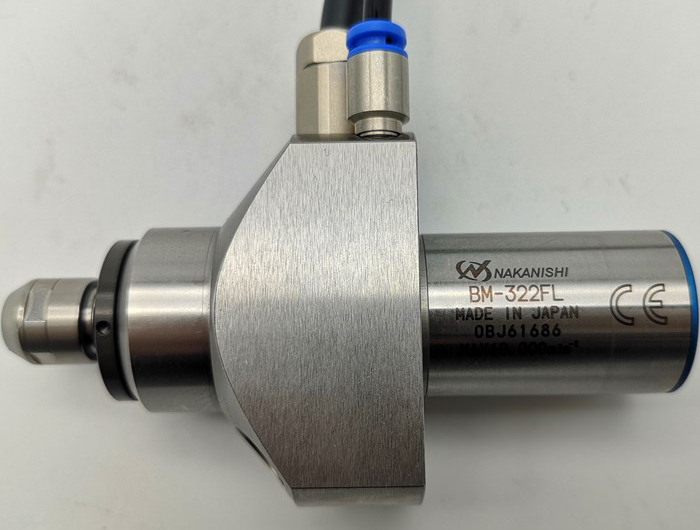

NAKANISHI小型高精密主軸BM-322FL

    NAKANISHI小型高精密主軸，一體式小型電主軸BM-322FL，直徑22mm，身短，功率150W，轉速高達60000轉/分，跳動精度1μm，目前主要加裝在斯大走心機背軸上進行精密加工使用。

   小型高精密主軸BM-322FL自帶法蘭盤，需與控制器ISPEED3及連接線EMCD-BM3-3M、EMCD-BM3-5M或EMCD-BM3-7M相連來控制速度和外部信號連接。

 ispeed3系列高精密主軸特點

    Ispeed3系列主軸身段，最小87.3mm，內有最高出力150W。

    高效率、高出力之高性能的智慧型馬達。

    采用高精度陶瓷材質之軸承。

    適用外徑：ψ19.05mm、ψ20mm、ψ22mm、ψ25mm。

    主軸偏擺為1μ以內

    適用筒夾ψ4.0mm

    可調整運轉速度，有回饋信號機能，可維持運轉速度，可外部輸出運轉數據，有空冷裝置可抑制發熱 使之持續運轉。

高精密主軸BM-322FL產品參數

    型號：BM-322FL

    直徑：Φ22mm

    轉速：60000min-1

    主軸精度：1μm以內

    夾頭(CHA系列) : 0.5—4.0mm

    輸出功率：150w

    重量：360g

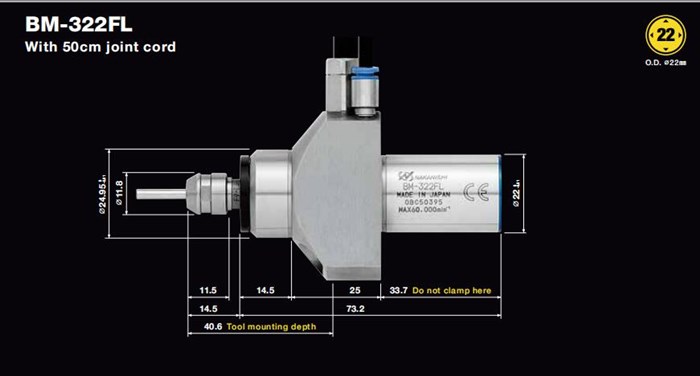

高精密主軸BM-322FL產品尺寸

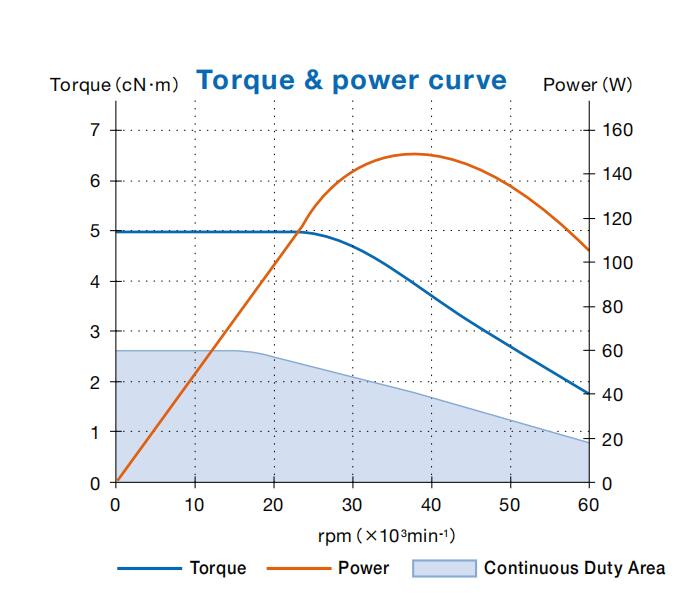

高精密主軸BM-322FL扭矩圖

    <標準配置配件>

    夾頭3.0mm(CHA-3.0) 夾頭螺母(CHN-A) 消聲器(k-209)

    扳手(8×5)，(9×11)：1pc

    使用NAKANISHI空氣過濾器：AL-C1204

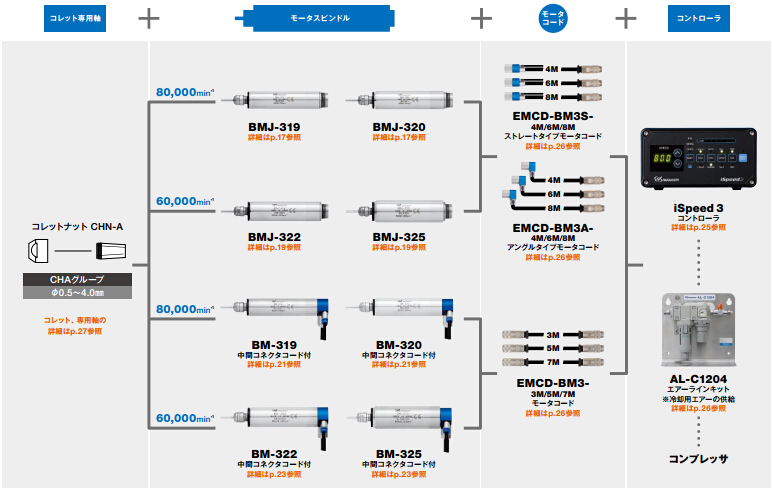

高精密主軸BM-322FL產品配套

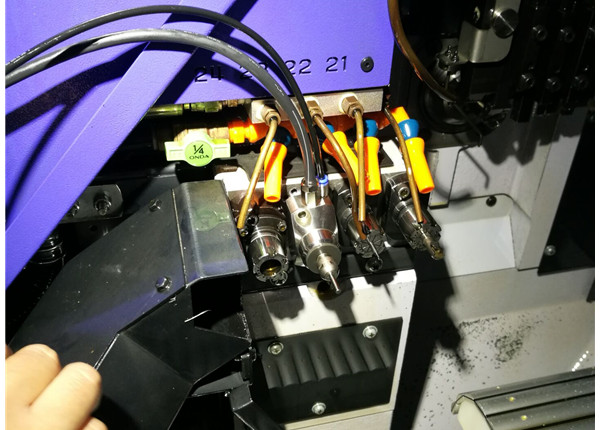

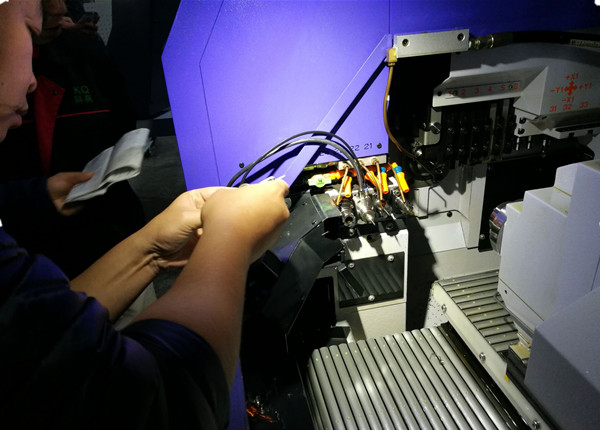

高精密主軸BM-322FL在斯大走心機上的應用
