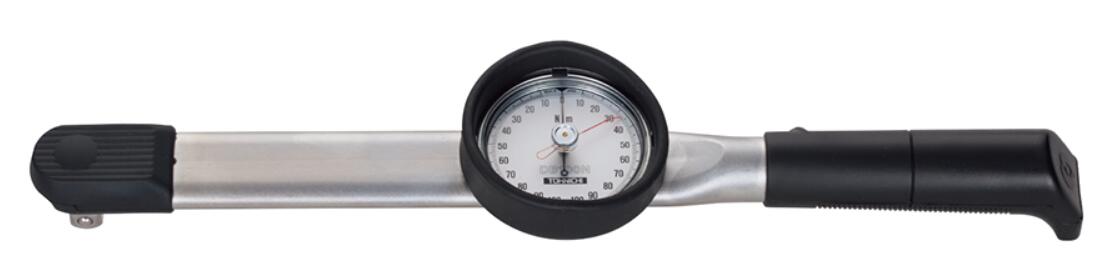

DB100N-S東日針盤扭力扳手

東日tohnichi針盤式扭力扳手DB100N-S，扭力10～100N，刻度1N，全長400mm，基本型刻度盤式扭力扳手、寬量程、高精度。檢查扭力扳手，帶歐式頭接頭。

咨詢熱線：0755-29695109

產品詳情
聯系我們

東日tohnichi針盤式扭力扳手DB100N-S

東日tohnichi針盤式扭力扳手DB100N-S，扭力10～100N，刻度1N，全長400mm，基本型刻度盤式扭力扳手、寬量程、高精度。檢查扭力扳手，帶歐式頭接頭。

適用范圍

檢查和緊固用。

特點

寬量程、高精度、重量輕、讀取刻度容易，適用于檢查。
DB-S系列、DBE-S系列、DBR-S系列配備了便于讀取最大值的記憶指針。
由于刻度盤可移動，可先將指針調至所需扭矩，然后當指針指向“0”時完成緊固。
即使移動手力點（手握位置），精度不受影響。
刻度盤有防護罩，可防止損壞測定物。（除DB420N、DBE系列、DBR系列）
DB25N～DB280N附帶樹脂手柄。
DBE附帶延長手柄。
DBR由桿杠式絞盤或手扳葫蘆等機械施力型。
DB/DBE自2022年1月起符合ISO6789：2017。詳細內容請瀏覽畫面下部的技術資料“ISO6789：2017標準化舉措”。

規格

																			精度±3%
國際單位制型號			DB1.5N4-S	DB3N4-S	DB6N5-S	DB12N5-S	DB25N5- 1/4-S	DB25N5-S	DB50N-S	DB100N- 3/8-S	DB100N-S	-	-	-	DB200N-S	-	DB280N5- 1/2-S	DB280N5-S	DB420N-S
扭矩范圍［N·m］	最小～最大		0.2～1.5	0.3～3	0.7～6	1.4～12	3.5～25		5～50	10～100		-	-	-	20～200	-	35～280		40～420
扭矩范圍［N·m］	刻度		0.02	0.05	0.1	0.2	0.5			1		-	-	-	2	-	5
公制型號			15DB4-S	30DB4-S	DB60M5-S	DB120M5-S	DB250M5-1/4-S	DB250M5-S	DB500M-S	DB1000M-3/8-S	DB1000M-S	-	-	-	DB2000M-S	-	DB2800M5-1/2-S	DB2800M5-S	DB4200M-S
扭矩范圍［Kgf·cm / Kgf·m］	最小～最大		kgf·cm 2～15	3～30	7～60	14～120	35～250		50～500	100～1000		-	-	-	200～2000	-	kgf·m 3.5～28		4～42
扭矩范圍［Kgf·cm / Kgf·m］	刻度		kgf·cm 0.2	0.5	1	2	5			10		-	-	-	20	-	kgf·m 0.5
美制型號			DB13I- 2AS	DB26I- 2AS	DB40I- 2AS	DB75I- 2AS	DB150I- 2AS	DB150I- 3AS	DB300I- 3AS	DB600I- 3AS	DB600I- 4AS	DB25F- 3AS	DB50F- 3AS	DB50F- 4AS	DB100F- 4AS	DB175F- 4AS	-	DB250F- 6AS	DB350F- 6AS
扭矩范圍［lbf·in / lbf·ft］	最小～最大		lbf·in 0～13	0～26	0～40	0～75	0～150		0～300	0～600		lbf·ft 0～25	0～50	0～50	0～100	0～175	-	0～250	0～350
扭矩范圍［lbf·in / lbf·ft］	刻度		lbf·in 0.2	0.5		1	2		5	10		lbf·ft 0.5			1	2	-	5
適用螺栓	鋼制螺栓		(M3.5)	M4 (M4.5)	M5、M6	(M7)	M8		M10	M12 (M14)		M10	M12 (M14)		M16 (M18)		M20		(M22)
適用螺栓	高壓螺栓		M3 (M3.5)	M4	M4 (M4.5)	M5、M6	(M7)		M8	M10		M8	M10		(M14)		M16		(M18)
最大手力 P［N］			8.8	17.6	35.3	70.6	125		208	323		141.2	218.7		488	486.2	467		525
尺寸［mm］	有效長度	L	170				200		240	310		240	310		410	488	600		800
	全長	L’	205				245		320	400		320	400		500	580	690		890
	寬度	B	77.2																91
	刻度直徑	D	69																81
	方頭	a	6.35					9.53			12.7	9.53		12.7				19.05
	方頭	b	7.5				8.5	11		12.4	14	11	12.4	14			17.7	20.5
	扳頭	e	14				17								21.5		14.7		16.7
		h	34				38	40.5		41.9	43.5	40.5	41.9	43.5	47.2		49.3	52.1	57.1
		R	14				18.5								21.5				26
	本體	d	19				30.6		32	31.3		32	31.3		35.4				34
	本體	L0	95				110		140	180		140	180		230		300
重量［kg］			0.4						0.6	0.7		0.6	0.7		1		1.65		2.5

															精度±3%
國際單位制型號			DBE560N-S	DBE700N-S	DBE850N-S			DBE1000N-S	DBE1400N-S	DBE2100N-S		DBE2800N5-S	DBR4500N-S	DBR6000N-S
扭矩范圍［N·m］	最小～最大		50 ~ 560	70 ~ 700	100 ~ 850			100 ~ 1000	200 ~ 1400	200 ~ 2100		350 ~ 2800	500 ~ 4500	600 ~ 6000
扭矩范圍［N·m］	1刻度		5	10					20			50		100
公制型號			DBE5600M-S	DBE7000M-S	DBE8500M-S			DBE10000M-S	DBE14000M-S	DBE21000M-S		DBE28000M5-S	45000DBR-S	60000DBR-S
扭矩范圍［kgf·m］	最小～最大		5 ~ 56	7 ~ 70	10 ~ 85			10 ~ 100	20 ~ 140	20 ~ 210		35 ~ 280	50 ~ 450	60 ~ 600
扭矩范圍［kgf·m］	1刻度		0,5	1					2			5
美制型號			-	DB500F-6AS	-			DB800F-8AS	DB1000F-8AS	DB1500F-8AS		DB2000F-12AS	DB3000F-12AS	-
扭矩范圍［lbf·ft］	最小～最大		-	0 ~ 500	-			0 ~ 800	0 ~ 1000	0 ~ 1500		0 ~ 2000	0 ~ 3000	-
扭矩范圍［lbf·ft］	1刻度		-	10	-			10		20			50	-
適用螺栓	鋼制螺栓		M24	(M27)				M30	(M33)	M36		(M39) M42	(M45) M48	M52
適用螺栓	高壓螺栓		M20		(M22)			M24	(M27)	M30		(M33)	M36 (M39)	M42 (M45)
最大手力P［N］			560	609	680			741	875	1050		1250	3750	4000
尺寸［mm］	有效長度（L）		1000	1150	1250			1350	1600	2000		2240	1200	1500
	全長（L’）		1100	1260	1360			1490	1740	2140		2380	1285	1585
	寬度（B）		91										128
	刻度直徑（D）		81										91
	方頭（a）		19,05		25,4							38,1		44,45
	方頭（b）		20,5		26,5					28,5		42		46
	扳頭（e）		19.6	22	16.9			14.5	18.8	18.3		23.7	82
	扳頭（h）		63.1	67	67.9			63	73	78.3		104.5	138.5	142.5
	扳頭（R）		29	34	35				39.8	45.8		46.5	60
	本體（L1）		723	803,5	805				730	722,5		882,5
	本體（d）		34	38					34
	本體（d0）		40	45					51	60		63,5
	本體（L0）		420	500
重量［kg］			4,0	5,5	6,1			6,4	8,6	12,8		16,8	24,5	25,5
