NH系列NSK直線導軌特點

(1)壽命的飛躍性提高

在客戶信賴的 LH 系列的原有產品基礎上，實現了耐磨性的大幅提高。

NSK運用最新的摩擦學技術和解析技術，設計出新的鋼球溝槽形狀。由于接觸面壓分布的最優化設計，額定壽命有了飛躍性的提高。相比 LH系列額定動載荷 1.3 倍，壽命2倍”。

可以實現設備的長壽命化及降低尺寸的小型化設計*1:系列代表值。

(2)高速特性的循環回路

通過優化循環回路設計，實現了順暢的循環也降低了噪音。相對 LH 更適合高速運轉。

(3)安裝尺寸與 LH,SH 系列相同

直線導軌的組裝高度，寬度尺寸，安裝孔徑，螺距等安裝尺寸(裝配尺寸)，與原有的LH系列，SH系列相同。無需變更機械設計即可使用 NH 系列

(4)自動調心性(水平方向)強與滾動軸承的 DF 組合一樣，接觸線的交點在滑塊的內側，扭矩剛度小調心性強，對安裝誤差有很強的吸收能力。

(5)上下方向的負載能力強將接觸角設定為 50°，所以上下方向的負載能力剛度變強。

(6)對沖擊負載的承受能力強下側滾珠溝槽為哥特式圖弧形狀，由于將溝槽的中心偏移，通常為2 點接觸，當沖擊負載的高負載作用于上方向時，即使在平時沒有接觸的面也承受負載。

(7)高精度

在哥特式圖弧形狀中，測定滾子容易固定滾珠溝槽的精度測定簡便易行而且正確。

(8)使用方便，設計安全即使從導軌上拔掉滑塊，有護板保護，滾珠也不會脫落。

(9)型號豐富，尺寸系列化在各系列中，有各種各樣的滑塊形狀，所以可滿足所有用途。

(10)滿足短期交貨

通過導軌與滑塊的互換件的系列化，可滿足短期交貨。備有精密級/中預緊類型。(特殊高碳素鋼品)

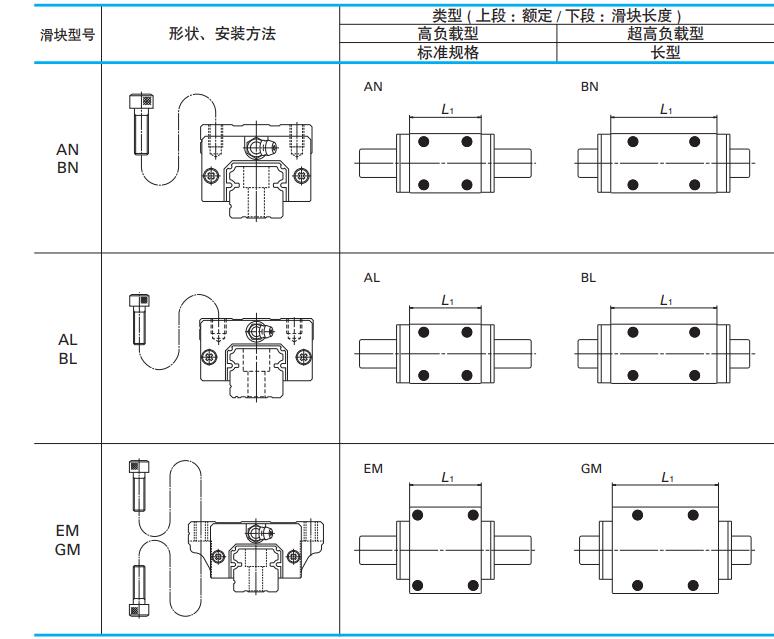

NH系列NSK直線滑軌滑塊形狀

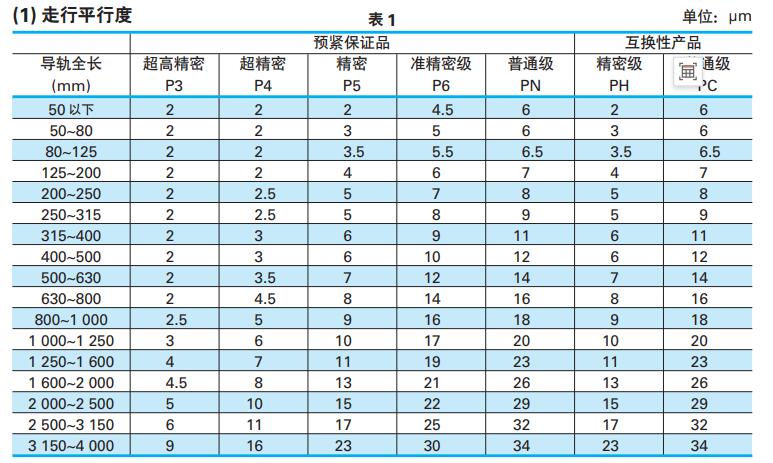

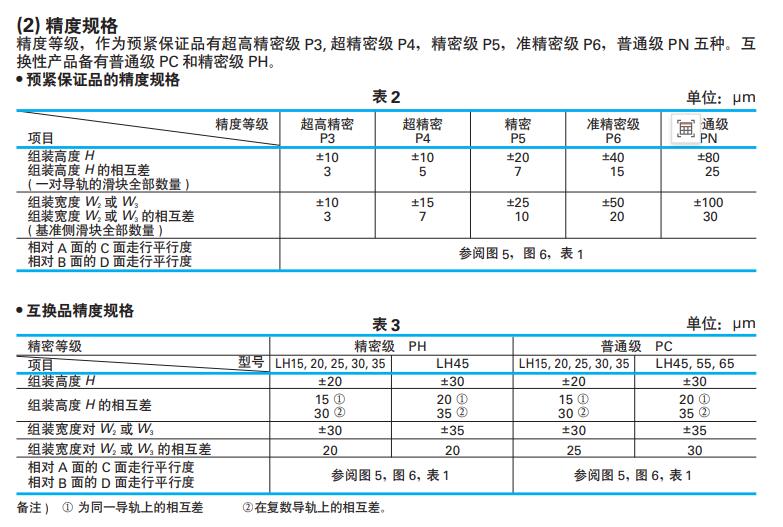

NH系列NSK直線導軌精度、預緊
