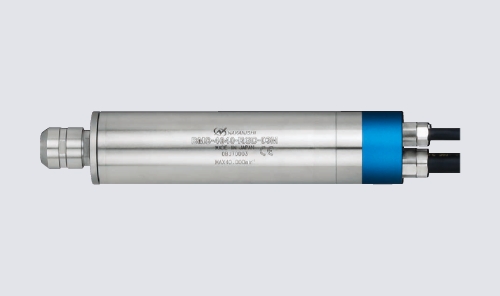

中西NAKANISHI高剛性電主軸BMS-4040-RGD

中西NAKANISHI高剛性電主軸BMS-4040-RGD，外徑40mm，輸出功率1200W，扭矩0.5N.m，轉速1000-40000rpm可調節，旋轉跳動精度1μm以內，重量公斤，可加裝在數控機床或6軸機械臂末端對鋁合金、鋼件、復合材料等進行精密銑削、倒角等加工。

高剛性主軸BMS-4040-RGD產品參數

    種類：電主軸

    外徑：φ40mm

    轉速：40,000轉/f

    主軸跳動精度1μm以內

    夾頭：CH16（φ3.0～φ10.0mm）

    輸出功率：1200W

    帶中間連接器的線長：

    0.3M：0.3m

    2M：2.0m

    線材彎曲半徑：70mm

    最大扭矩：0.5N.m

    重量：

    0.3M：1.4kg

    2M：1.9kg

高剛性主軸BMS-4040-RGD標準設備/配件

    夾頭螺母 (CHN-16)

    扳手 (17 x 22)：2 件

    冷卻空氣壓力：0.35MPa

    冷卻空氣消耗量：100Nm3/min

    電機線（電源線）：連接器直徑：φ30mm / 空氣軟管：φ6mm

    電機線（信號線）：連接器直徑：φ16mm

    選項

    筒夾（CH16組）：φ3.0～φ10.0mm

    *筒夾另售。

    電機線（電源線）：長度2m、4m、6m、8m

    電機線（信號線）：長度2m、4m、6m、8m

    *8M電機線不能用于BMS-4040-RGD-2M。

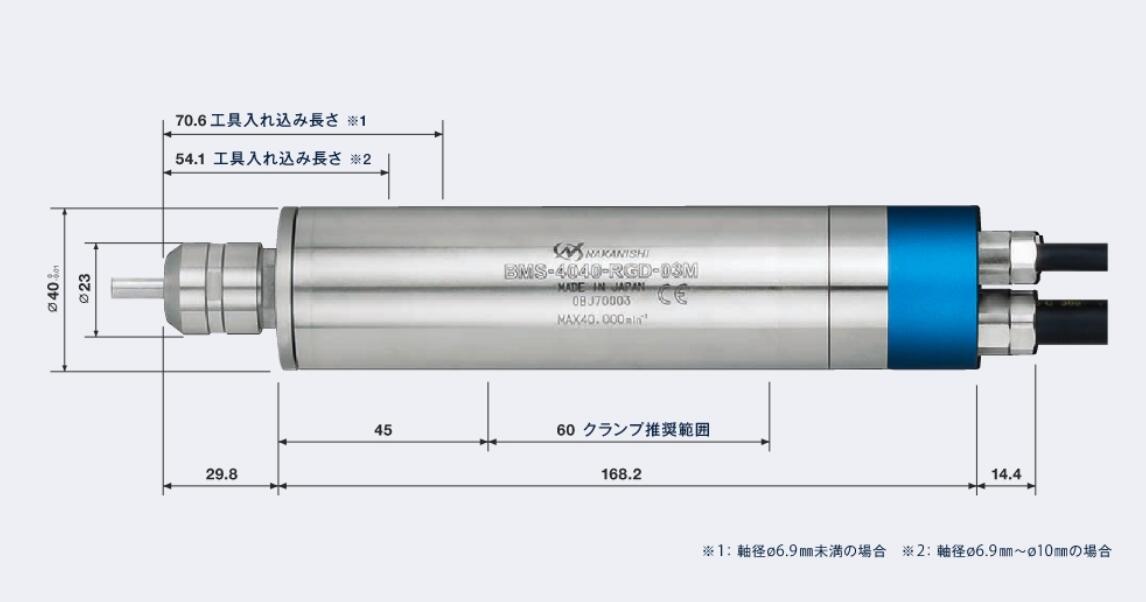

高剛性主軸BMS-4040-RGD產品尺寸

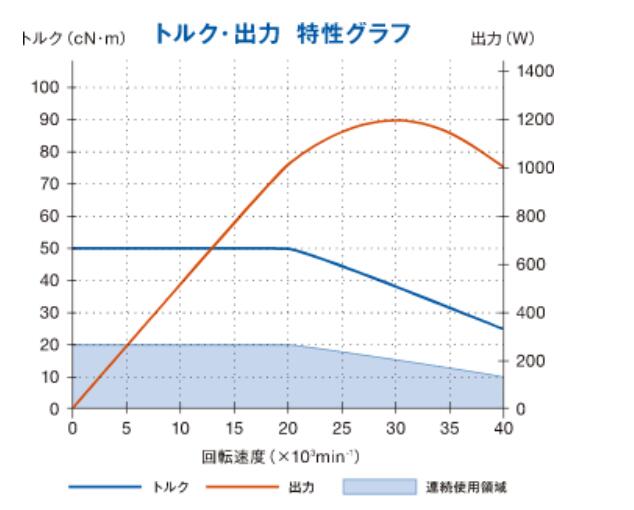

高剛性主軸BMS-4040-RGD扭力輸出特性

高剛性主軸BMS-4040-RGD產品特點

    1.內含4個軸承，增加了剛性。

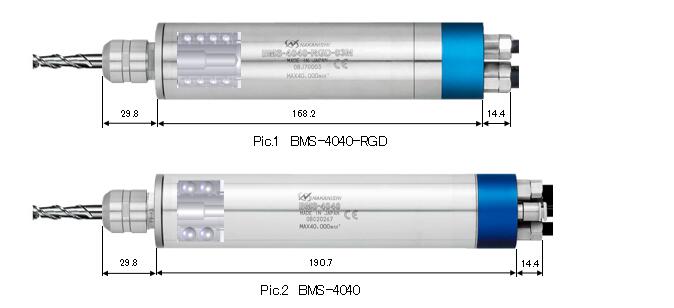

    2.與BMS-4040相比，軸向和徑向的剛性約為原來的2倍。

    3.功率高達1200W，扭矩可達0.5N.m。

    4.刀具加長，剛性提高后，也可以保持高性能、高質量加工。

    5.可進行磨削、立銑、鉆孔等加工。

    6.適合于裝在CNC加工中心、專用機、工業機器人上進行銑削、鉆孔、高光、倒角等高精密加工。

高剛性主軸BMS-4040-RGD應用案例

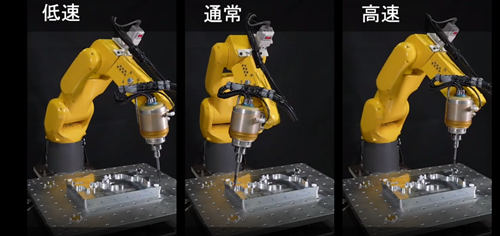

                                                   高剛性電主軸BMS-4040-RGD在機械臂上對航空鋁合金件進行精密銑削

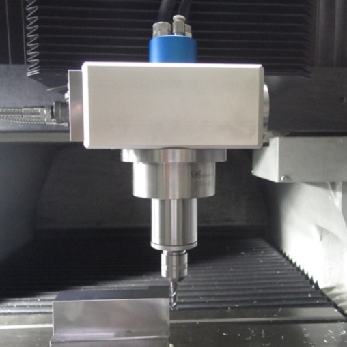

高剛性主軸BMS-4040-RGD加裝在CNC加工中心進行鋁合金銑削
