特點：小型化設計，靜音，高速性

FA系列滾珠絲桿的特點

為隨時應對多樣化的需求，將端部導流循環方式的高速、靜音、緊湊型的“緊湊型系列”作為標準在庫。這一系列產品憑借其靜音化的特點，廣泛應用于半導體制造裝置、液晶設備、安裝機、檢測儀器、食品、醫療器械、汽車生產線設備等各領域。

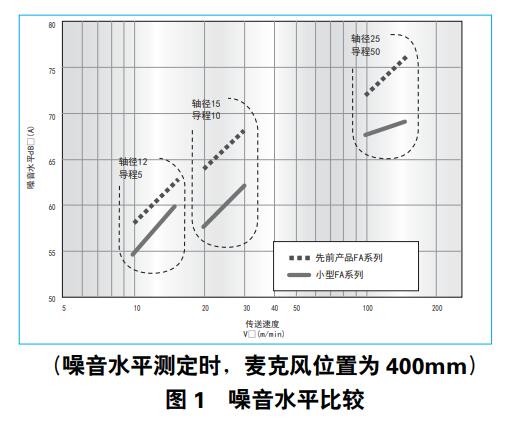

●靜音

聽覺上降低了 50%，噪音水平減小 6dB。

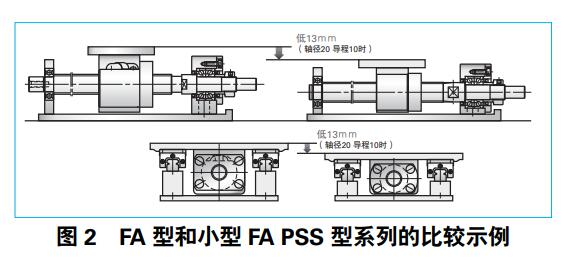

●緊湊

螺母外徑最多可縮小 30%。以 XY 工作臺的薄型化為代表，可用于各種機器裝置的小型化設計。

●高速

極限轉速最高可達 5 000min’，可使用范圍明顯增大。(極限轉速的詳情請參考尺寸表)

●潤滑脂油嘴標準裝備

潤滑脂油嘴(M5x0.8)為標準裝備，有兩個注油口，易于使用，且容易與集中配管連接。

●接觸式密封圈

采用接觸式密封圈，螺母外觀與管循環式相比，實現了緊湊型設計。

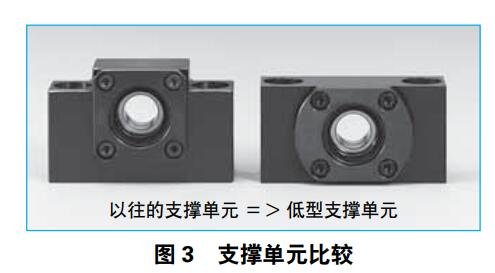

●低型設計

配合小型 FA 系統 PSS 型設置專用的低型支撐單元，設計獨特新穎。

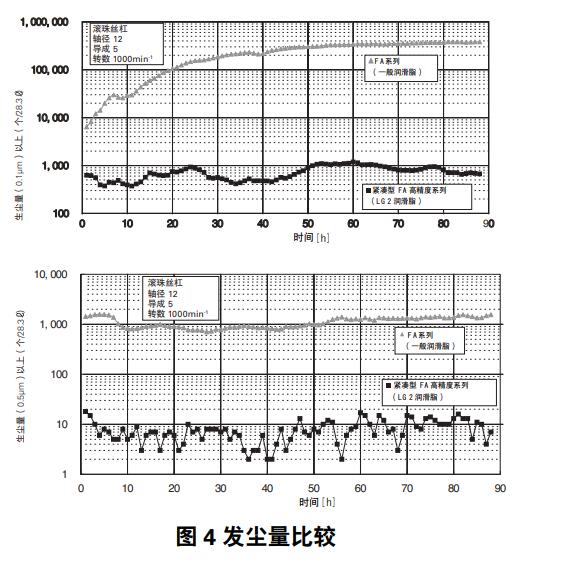

低生塵 LG2 潤滑脂(USS 型)

與原有 FA 系列相比生塵量約為其的 1/100。最適合清潔用途。

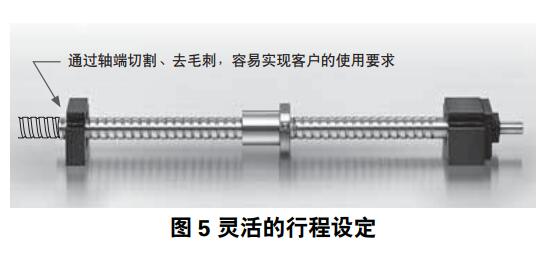

簡單的行程設定(FSS 型)

將支撐側的支撐單元安裝到反固定側的滾珠絲杠螺紋軸上，因此，固定支持構造的行程設定變得更加靈活。NSK 提供支撐側專用支撐單元。

●行程

公稱行程:使用時行程的標準值。最大行程:絲杠軸部分長度(L)減去螺母長度得到的螺母實際可移動行程。

●導程精度

PSS 型:C5 級;USS 型:C3級;FSS型:

Ct7 級

T:目標值、e:誤差、u:變動

極限轉速

d·n

受絲杠軸和螺母的相對的圓周速度限制。

危險速度受絲杠軸的固定有振動數限制。安裝方法不同，危險速度會有不同。

使用時，請低于兩者中較低的極限轉速。詳情請參“技術解說篇:導程精度”(B47 頁)。

其他

滾珠絲杠的密封、端部循環部等均使用合成樹脂。如在極端的環境或特殊環境下使用，或者使用特殊潤滑劑和油時，請與 NSK協商。

同時，緊湊型 FA 裝有 NSK K1。

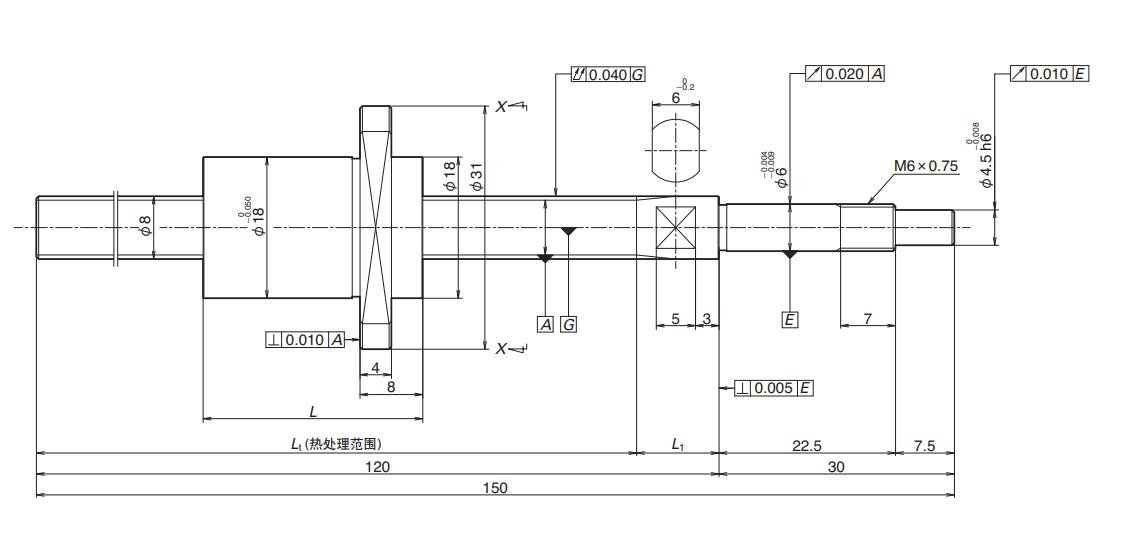

NSK緊湊型滾珠絲桿產品尺寸

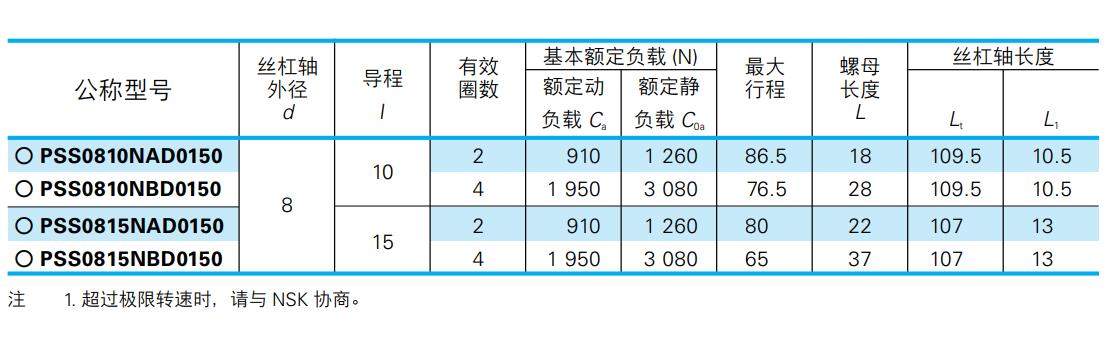

緊湊型滾珠絲桿PSS型

PSS型NSK滾珠絲桿有多種規格和參數，具體可點擊鏈接 PSS型滾珠絲桿
