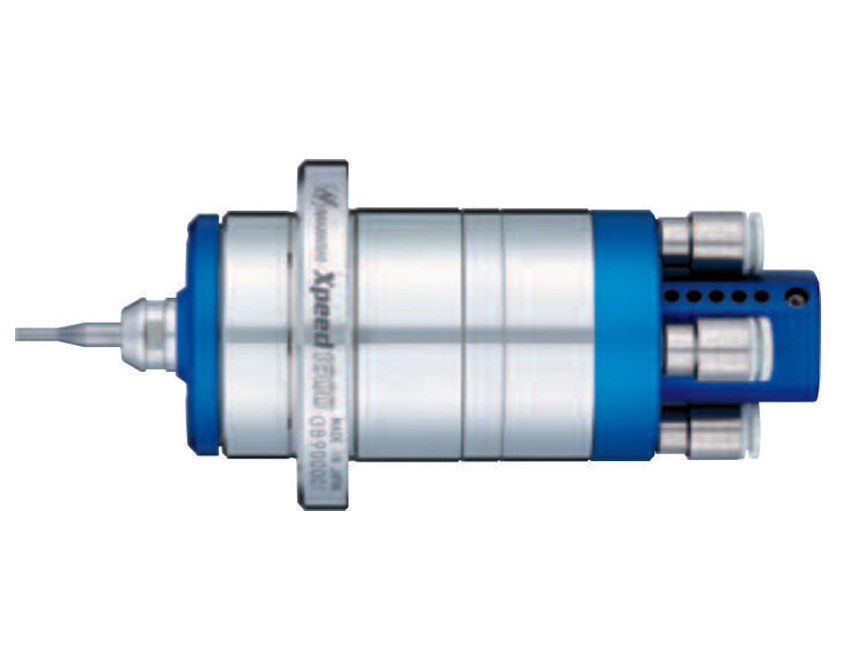

中西nakanish氣浮主軸Xpeed1600

中西nakanish氣浮主軸Xpeed1600，又稱為空氣渦輪式主軸，超高速氣動主軸，轉速高達16萬轉每分鐘，功率56W，旋轉跳動精度1μm以內，目前廣泛應用于對工件要求特別高的高精密加工領域。

氣浮主軸Xpeed1600產品用途

    應用于CNC車床/專用機器，用于高精度小直徑鉆孔、內部陶瓷的磨削，高光等需要超高轉速的各類精加工。

氣浮主軸Xpeed1600產品特點

（1）超高轉速，高精度，氣動馬達主軸，適合小直徑鉆孔/銑削/高光等加工。

（2）氣動馬達驅動，允許長時間允許不會產生熱量。

（3）非接觸式旋轉可延長主軸的壽命，主軸跳動精度在1μm以內。

（4）采用氣浮軸承。

氣浮主軸Xpeed1600產品參數

     型號：Xpeed1600

    主軸類型：空氣渦輪式主軸  氣浮軸承

    外徑：Φ40mm

   功率：56W

   轉速：160000 min-1

   主軸精度 ：1μm以內

   空氣消耗量：40NL/min

   重量：520 g

   筒夾：φ4.0mm（CHA-4.0AA）

   螺帽：（CHN-3A）

   夾持刀具柄徑：?3.0、?3.175、?4.0 mm

氣浮主軸Xpeed1600功能描述

    1、主體安裝方法：法蘭安裝（M3螺栓，8個定點位，45?角）

    2、軸承類型：氣浮軸承

    3、適當空氣壓力：0.6MPa

   4、空氣軸承耗氣量：40NL/min

   5、空氣渦輪適當空氣壓力：0.15~0.45MPa

   5、空氣渦輪耗氣量：160NL/min

   6、承載承載能力：徑向15N，軸向：小于25N（氣浮軸承供氣壓力0.6MPa）

   7、可用最大直徑：小于2.0mm磨石（4.0mm柄）

   8、軟管直徑：軸承用φ4mm（2處連接位）

                      渦輪供氣φ6mm（2處連接位）

   9、其他：旋轉速度標記檢測

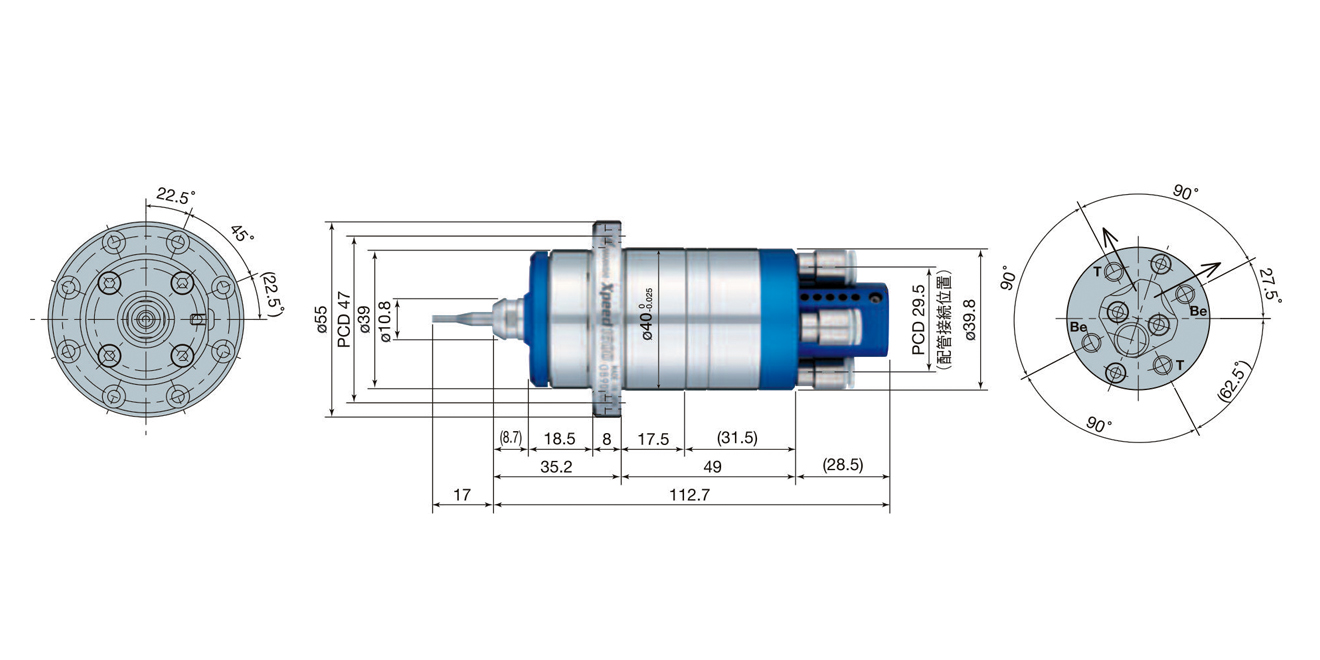

氣浮主軸Xpeed1600產品尺寸

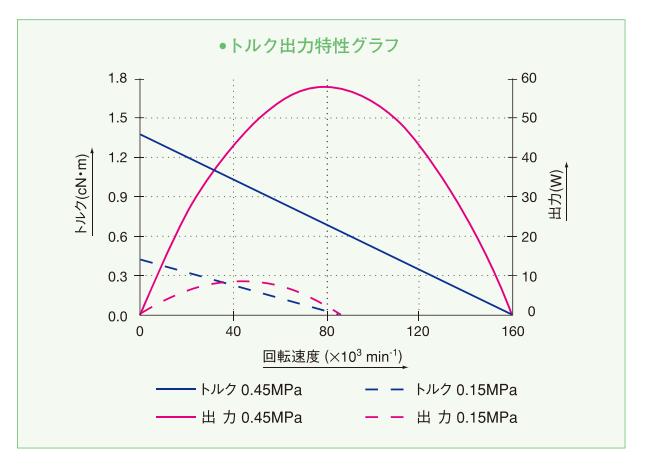

氣浮主軸Xpeed1600扭矩特性圖

氣浮主軸xpeed1600使用注意事項

（1） 空氣軸承主軸需要清潔干燥的空氣才能正常運行。

（2）切勿在未向軸承表面供應清潔干燥的空氣的情況下旋轉主軸、更換切削刀具或夾頭。

（3）即使主軸未旋轉，也要始終向軸承表面供應清潔干燥的空氣。

（4）在建立并驗證穩定旋轉之前，請勿開始工作流程。
