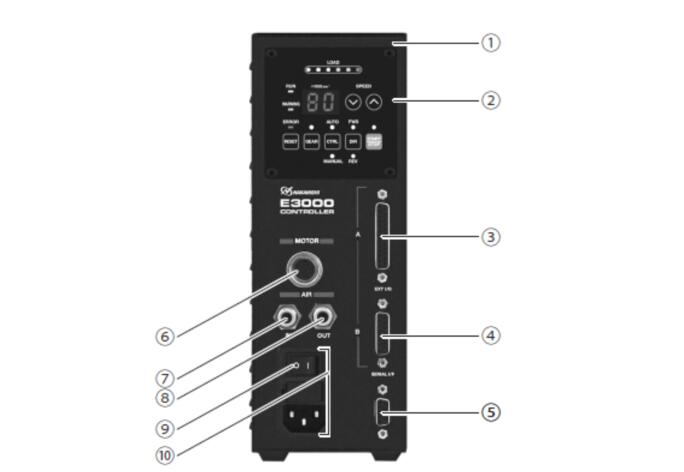

承蒙您購買NAKANISHI高速主軸產品,下面為您介紹高速主軸控制器E3000即NE211控制器操作面板。

① 控制器

② 操作面板

③ 外部輸入/輸出連接器A

輸出來自外部機器的控制輸入和運轉狀態。不使用時，為了防塵和安全，請把附屬的連接器蓋裝在外部輸出/輸入連接器A上。

④ 外部輸入/輸出連接器B

對緊急停止信號的輸入以及運轉狀態進行輸出。有關信號具體內容，請參閱：www.xx269.com/Article/NAKANISHIwaibutongxun_1.html

不使用時，為了防塵和安全，請把附屬的連接器蓋裝在外部輸出/輸入連接器B上。

⑤ 選擇通信用連接器

用于與E3000 選擇器通信的連接器。關于連接方法，請參照E3000 選擇器的使用說明書。

不使用控制器時，為了防塵、安全，請務必將附屬的選擇通信用連接器蓋安裝在選擇用通信連接器上。

！注 意

請勿將選擇通信用連接器和E3000 選擇器之外的機器進行連接。連接E3000選擇器之外的機器，將會導致控制器故障。

⑥ 馬達連接用連接器

連接馬達主軸的馬達線的插頭。

⑦ 空氣輸入接頭

入用于冷卻馬達主軸的空氣。需要調整為0.25 ～ 0.3MPa 的清潔干燥空氣?？諝庀牧看蠹s是30N? / min 。

！注 意

請注意氣壓不足時，馬達主軸將不會旋轉。

⑧ 空氣輸出接頭

連接可向馬達主軸提供冷卻空氣的風管。

⑨ 電源開關

用于打開/關閉電源的開關。開關的標識[I]一側是打開，標識[O]一側是關閉。

⑩帶電源保險絲的進風箱

插入附屬的電源線插頭。

管型保險絲（附屬品）有2個，請務必使用指定規格的保險絲。更換保險絲時，請參照P11 [7. 保險絲的更換方法]。

如有不明確,請聯系NAKANISHI高速主軸代理商春亨工具.
