斯大走心機SB-20加裝高頻銑BM-322FL安裝實例

斯大走心機SB-20  typeE加裝中西高頻銑BM-322FL

      斯大走心機SB-20想要鉆微孔，只需在背軸加裝中西高頻銑BM-322FL，轉速高達60000轉/min,跳動精度1μm，鉆微孔效果好，不斷刀，提高鉆孔效率和精度。

   斯大走心機SB 20 typeE，刀座孔22mm，一般可以用直徑22mm的高頻銑，常用型號有BM-322、BM-322FL、BM-322FR這三款，考慮到斯大走心機SB 20 typeE鉆微孔，需要在背軸加裝高頻銑，因此推薦BM-322FL這款型號。

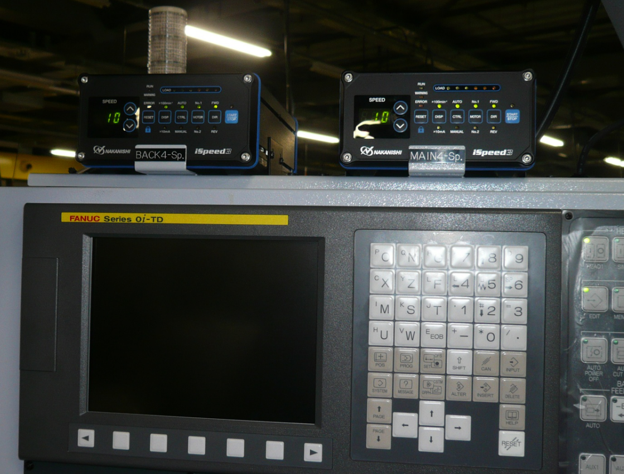

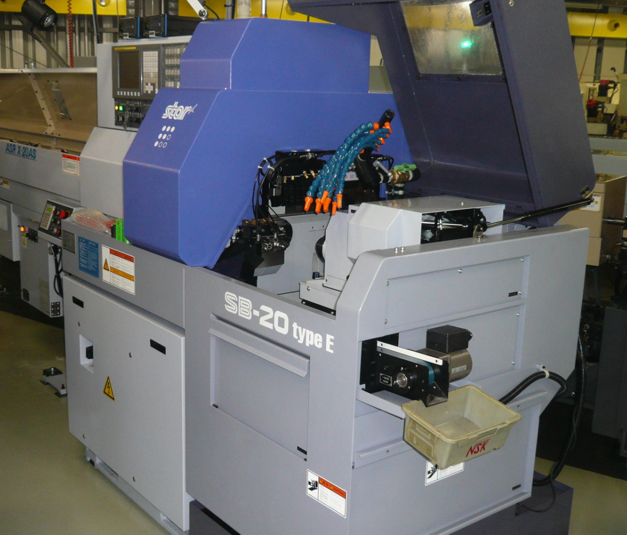

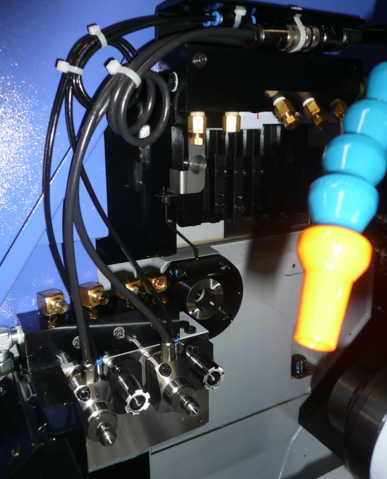

    圖為斯大走心機SB20 typeE加裝2支高頻銑BM-322FL的實物圖，客戶有2道工序加工，因此搭配2支高頻銑，該方案適用于多種斯大走心機，只需把走心機原有的刀座拆遷，把高頻銑安裝固定在現有的刀座孔就能使用，通過高頻銑ispeed3控制器連接機床信號，就能實現高頻銑的啟停，還可以在控制器面板上調節轉速，達到理想的加工效果。
