水平是加工中心精度中最為重要的方面之一，并且他和很多精度也有相當大的關聯。如果水平達不到要求，就有可能導致精度超出范圍，比如說PAALLET上面和Z軸方向運動的垂直度，X軸方向運動和Y軸方向運動的垂直度等 從而影響加工精度，所以在機床設置時一定要調整好機床的水平精度.

一、靜止水平調整

1.機床吊裝以后，將機床放置在隨機床攜帶水平墊塊上面。

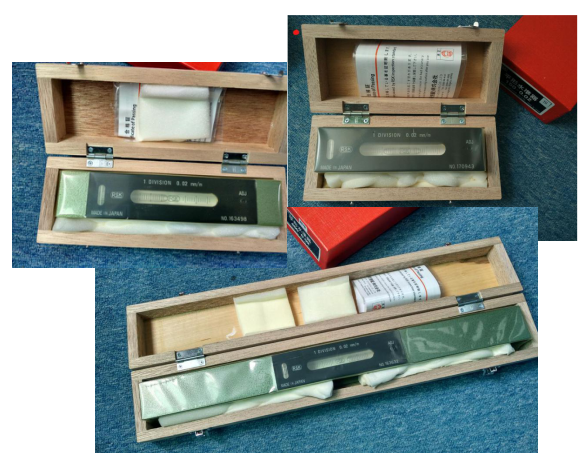

水平調整必須使用兩個RSK水平儀 ，精度0.02mm/m，如下圖成T字形放在工作臺面的中間位置上。（或用一臺RSK T型水平儀

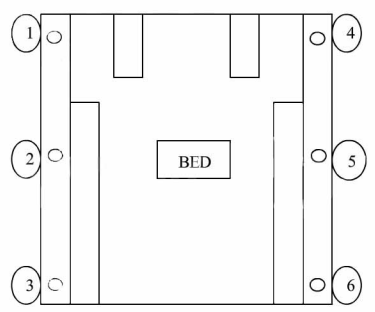

2、機床上有6個地腳螺栓，先調整1、3、4、6這四個螺釘，如果RSK水平儀氣泡往左移動一格，則記為，反之也一樣。調整機床 使RSK水平儀氣泡位于中心點 即機床處于水平狀態。

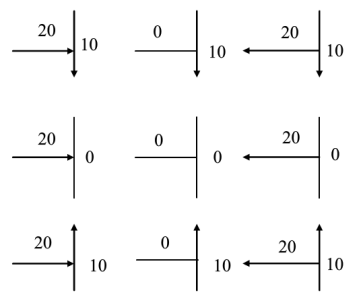

如果是下圖1這種情況 箭頭所指方向高出，則應該調整1、3、4三個地腳螺釘，使這三個點向上抬，1的調整幅度應該是最大的，3、4則就稍小。而碰到圖2的情況則應該和圖1的調整方法是相反的、調整3、4、6.圖3則應調1、3、6，方法和上述相同。

最終把兩個RSK水平儀數值調整到20以內即可，然后把中間的2、5兩個螺母擰上，使之與1、3、4、6這幾個螺釘受力相同，同時確保數值在20以內。

移動水平調整：移動水平是在靜止水平調好的情況下才能進行。RSK水平儀不動，移動工作臺 測量 調整。下圖是機床移動水平最理想狀的態數值

1、將2個RSK水平儀放在臺面中間 并將X、Y方向中心設0，移動Y軸測量前后兩點，觀察兩支水平儀氣泡走向再決定調整地腳螺絲。

2、調整氣泡在低處之地腳螺絲，直到前后兩點之X向水平儀在1/4格之內，Y向之水平儀在0.04mm以內。

3、調整完畢后將Y軸移至行程中央處，X向及Y向上的RSK水平儀氣泡須在中央位置。

4、移動X軸前、中、后三點，測其最大差值為0.04mm(約2格）。

6、將地腳螺栓上之螺帽確定固定。
