螺紋環規和螺紋塞規的使用方法圖解

    螺紋塞規、螺紋環規使用的操作方法圖解，通過螺紋塞規、螺紋環規的規范使用可以保證測量結果的準確性。螺紋塞規使用者應根據操作規范要求，確保操作過程正確，并負責儀器的維護和保養。

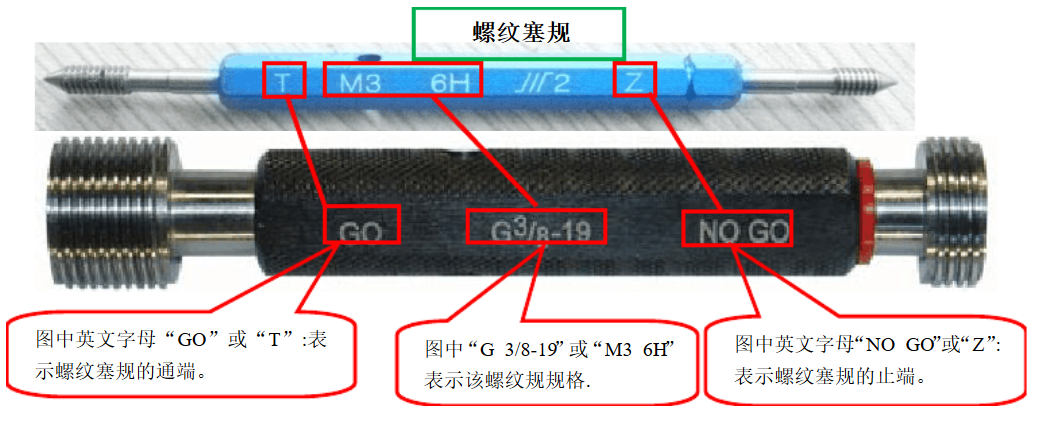

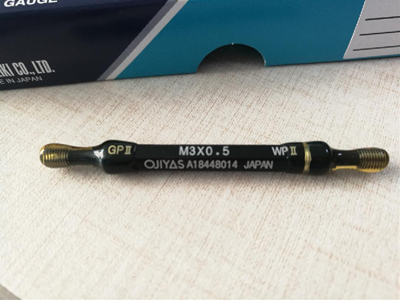

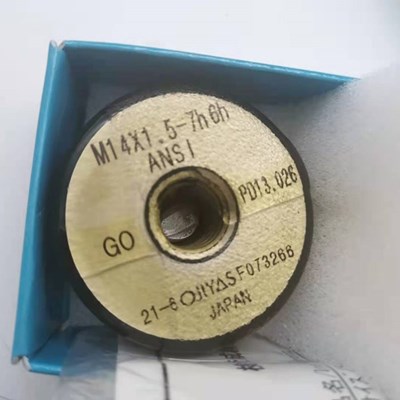

    螺紋規又稱螺紋通止規、螺紋量規，通常用來檢驗判定螺紋的尺寸是否合格。 螺紋規根據所檢驗內外螺紋分為螺紋塞規和螺紋環規，目前我們所使用的只有螺紋塞規。

    螺紋環規和螺紋塞規的使用方法

    1、選擇螺紋規時，應選擇與被測螺紋相匹配的規格。

    2、使用前，先清理干凈螺紋規和被測螺紋表面的油污、雜質等。

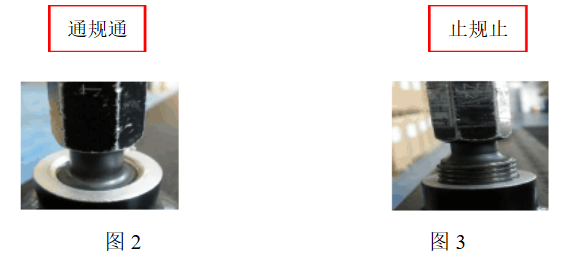

    3、使用時，使螺紋規的通端（止端）與被測螺紋對正后，用大拇指與食指轉動螺紋規或被 測零件，使其在自由狀態下旋轉。通常情況下 （無被測零件的螺紋的圖示說明時） ，螺紋 規（通端）的通規可以在被測螺紋的任意位置轉動 ,通過全部螺紋長度則判定為合格，否 則為不合格品 ;在螺紋規（止端）的止規與被測螺紋對正后，旋入螺紋長度在 2 個螺距之 內止住為合格， 不可強行用力通過， 否則判為不合格品。 （有被測零件的圖示說明時，應按照圖示說明做判定。

）

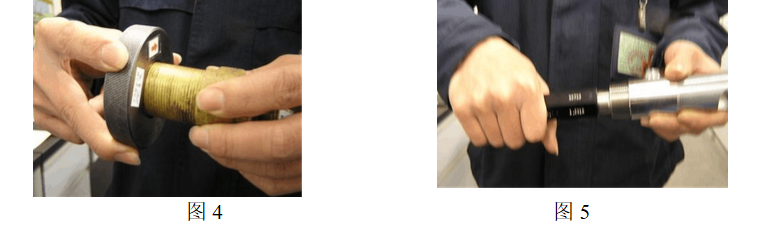

    4、檢驗工件時旋轉螺紋規不能用力擰，用三只手指自然順暢地旋轉，止住即可，螺紋規退 出工件最后一圈時也要自然退出， 不能用力拔出螺紋規 ,否則會影響產品檢驗結果的誤差 , 螺紋規的損壞。

    5、使用完畢后，及時清理干凈螺紋規的通端（止端）的表面附著物，并存放在工具柜的量 具盒內。

    螺紋環規和螺紋塞規的使用注意事項

    1、被測件螺紋公差等級及偏差代號必須與塞規標識公差等級、偏差代號相同，才可使用。

    2、只有當通規和止規聯合使用，并分別檢驗合格，才表示被測螺紋合格。

    3、應避免與堅硬物品相互碰撞，輕拿輕放，以防止磕碰而損壞測量表面。

    4、嚴禁將螺紋規作為切削工具強制旋入螺紋，避免造成早期磨損。

    5、螺紋規使用完畢后，應及時清理干凈測量部位附著物，存放在規定的量具盒內。

    螺紋環規和螺紋塞規的使用維護和保養

    1、每月定期涂抹防銹油，以保證表面無銹蝕、無雜質（我們的螺紋規使用頻繁且所 處環境干凈無需上油保護）。

    2、所有的螺紋規必須經計量校驗機構校驗合格后并在校驗有效期內，方可使用。

    3、損壞或報廢的螺紋規應及時反饋處理，不得繼續使用。

    4、經校對的螺紋規計量超差或者達到計量器具周檢期的螺紋規，由計量管理人員收回并做相應的處理。
