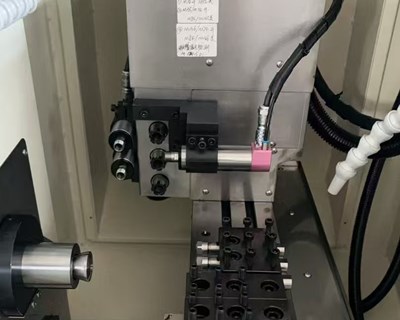

排刀機加裝MSIY電主軸，鋁材銑扁位加工方案

   客戶需求：排刀機 新代6T系統，鋁材銑扁位   最大4-6毫米，深度2mm以內，用什么方案？

    春亨工具技術人員通過分析，推薦使用MSIY-3316電主軸性價比更高。

以下是對排刀機配置的詳細建議：

1. 電主軸選擇




型號: MSIY-3316

轉速: 12000 RPM（可調節）

旋轉跳動精度: ≤3μm

適用加工: 鋁材銑扁位，最大銑削寬度4-6mm，深度≤2mm

理由: MSIY-3316電主軸具備高轉速和精準的旋轉跳動精度，適合鋁材的精細加工，確保表面質量和尺寸精度。

2. 控制系統

系統: 新代6T系統

功能: 支持多軸聯動、自動換刀、高速加工

編程: 支持G代碼和手動編程，操作簡便

理由: 新代6T系統穩定且功能強大，適合高精度加工需求，支持復雜編程和自動化操作。

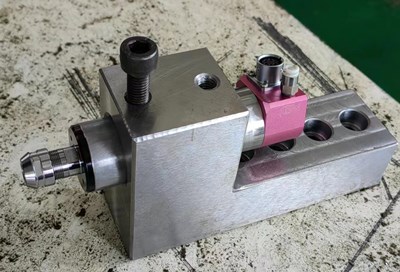

3. 治具設計

類型: 專用鋁材銑扁位治具

特點: 快速裝夾、高剛性、重復定位精度高

安裝: 兼容MSIY-3316電主軸，安裝簡便

理由: 專用治具能提升裝夾效率和加工精度，確保批量生產的一致性。

4. 外接控制信號

接口: 標準I/O接口

功能: 支持外部設備控制，如自動上下料、冷卻系統

兼容性: 與新代6T系統無縫對接

理由: 外接控制信號增強了設備的自動化能力，提升生產效率。

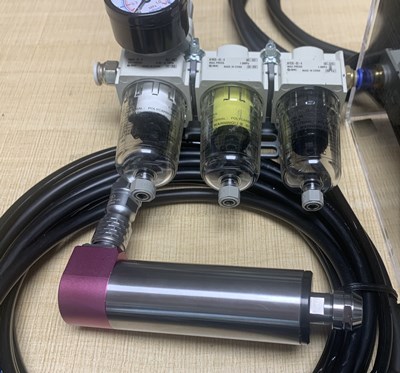

5. 冷卻與潤滑

冷卻方式: 氣冷（配備空氣過濾器）

潤滑系統: 自動潤滑，確保主軸長期穩定運行

理由: 良好的冷卻和潤滑系統能延長主軸壽命，維持加工精度。

6. 安全與維護

安全防護: 配備防護罩和急停按鈕

維護: 定期保養，確保設備長期穩定運行

理由: 安全防護措施保障操作安全，定期維護減少故障率。

總結

該配置能滿足鋁材銑扁位的加工需求，確保高精度和高效率。MSIY-3316電主軸與新代6T系統的組合，配合專用治具和外接控制信號，將顯著提升生產能力和產品質量。
