什么是硬度計？硬度計的測量值怎么看？硬度計在測量時要注意哪些事項？本文即將為您一一解答。

    什么是硬度計（橡膠硬度測試儀）？

    硬度測量是了解各種橡膠，彈性體和塑料產品特性的重要項目之一。硬度計（橡膠硬度測試儀）被廣泛使用，因為它易于操作并且可以在短時間內進行測量。

    硬度計的基本結構

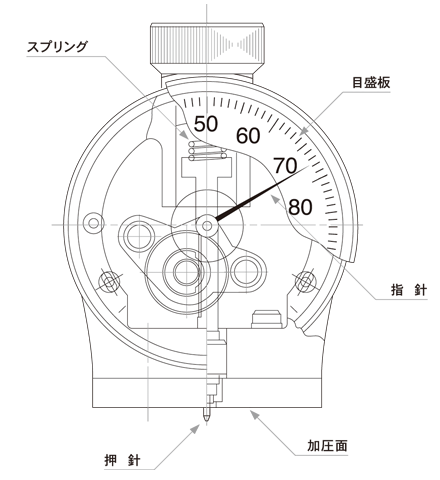

    如圖所示，硬度計通過彈簧的力將固定形狀的推針壓向樣品表面以使其變形，而推針的``樣品''則通過樣品的阻力和彈簧的力達到平衡。硬度基于“推入深度”來測量。

    關于硬度計的測量值

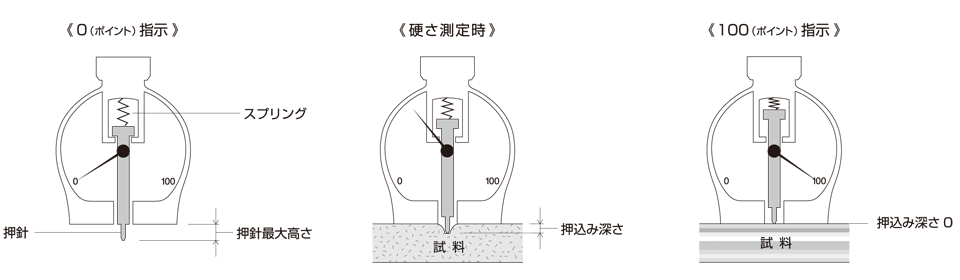

    如上圖所示，當樣品的推入深度=最大針推入高度（推針位移0）時，硬度計設置為0（點），當推入深度為0時，硬度計設置為100（點）。刻度尺均勻分布，并且內置了指令機制來讀取壓緊深度。另外，從推針施加到樣品的負載不是恒定的，因為它利用了由于彈簧撓曲而產生的力，并且在0（點）和100（點）之間線性變化。

    利用上述結構，硬度計測量樣品的硬度，但是測量值沒有像其他物理性質值那樣的單位。因此，在將其表示為硬度時，需要簡單地指定“ 50（點）”，例如，指定“ JIS K 6253型A型硬度計的50（點）”。另外，根據每個標準以多種方式規(guī)定了表示方法。請參閱下表中的“各法規(guī)中的硬度測試的名稱，類型和標記方法”。

    硬度計測量注意事項

    溫度和濕度會影響測量值。樣品表面必須光滑且無不規(guī)則，翹曲和波紋。如果您繼續(xù)在同一位置進行測量，則指示會降低。當用一個樣品測量多個點時，距離上一個點至少6 mm。此外，內部和外部標準還指示應在樣品邊緣至少12 mm處進行測量。硬度計壓在樣品上的速度會影響測量值。如果快速按下，說明會變高，如果緩慢按下，則說明會變低，因此請嘗試盡可能以恒定速度按下。必須牢記這一點，尤其是對于顯示出在按下后指令立即掉落的現象的樣本。在A型硬度計中，樣品厚度為6mm或更大。

    關于硬度計的檢查

    檢查硬度計時，可以使用針高計檢查推針的高度，并使用負載檢查器檢查彈簧負載以確保硬度計處于正確的狀態(tài)。
