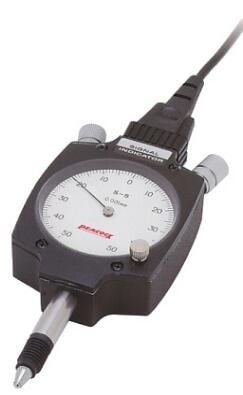

自動化檢測量表—【界限量表】

??使用方法如下：??????

一、確認：??上下推動測頭，確定測頭在測量行程內可以????正常的整體移動??

二、 歸零點設定：??使用標準件對界限表進行歸零，松開固定螺絲，將界限表上下移動，當指針正對0點時擰緊固定螺絲  ??

三、微調整：??當上下移動界限表無法使指針正對0點時，可以轉動文字版旋鈕，指針正對0點。歸零完成后，上下移動測頭2、3次，確認指針位置沒有發生變化。??

四、 —公差設定：??取下標準件轉動左側接點調整旋鈕，使指針指向被測對象的負公差??????????

五、+公差設定：??把測頭推至底，將右側旋鈕向右旋轉，是指針指向被測定對象正公差??

    六、公差確認:??負公差與正公差設定完成后，上下推動測頭2-3次，確認指針在正、負公差界限內（被測對象的公差范圍內）移動。??
