    螺紋塞規、螺紋環規的結構原理、規格、用途

      螺紋規分為螺紋環規和螺紋塞規，主要用來檢查螺紋工件的螺紋孔或螺栓的中徑質量。春亨工具主要代理的螺紋規品牌有日本ojiyas螺紋規和SK螺紋規，規格齊全。今天就由春亨工具小編給大家講講螺紋規的一些基本知識。具體如下：

    1．螺紋規的結構原理

    螺紋量規指螺紋塞規和螺紋環規(圖1)，螺紋塞規和螺紋環規都是用來檢查螺紋工件的專用螺紋量規。

    2．螺紋規的常用規格

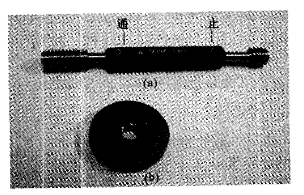

    (a)螺紋塞規；(b)螺紋環規。

    按結構可分為螺紋塞規和螺紋環規。分別有通端螺紋塞規和止端螺紋塞規，以及通端螺紋環規和止端螺紋環規。螺紋量規屬于專用量具，其具體尺寸規格根據使用標準要求確定。

    3.螺紋規的主要用途

    螺紋量規主要用來檢查螺紋工件的螺紋孔或螺栓的中徑質量。

    (二)螺紋規的使用方法

    1．檢查外觀

    螺紋量規的工作螺紋部位應無銹蝕、劃傷及螺紋缺損等影響使用性能的缺陷。其他表面不應有銹蝕和裂紋。螺紋塞規的測頭和手柄連接應牢固可靠，在使用過程中不應松動脫落。螺紋非工作面上應有螺紋代號、中徑公差帶代號及制造廠商標、出廠年月。對于公稱直徑小于14mm的螺紋塞規，應在手柄上標有螺紋代號和中徑公差。

    被測螺紋表面應無鐵屑、毛刺。

    2、螺紋規的測量方法

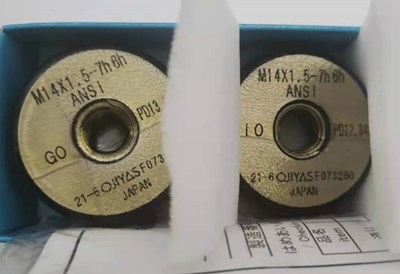

奧爵士螺紋環規

    (1)使用前，用干凈的棉布擦凈被測工件的表面，清除鐵屑、雜物、灰塵。

    (2)檢驗螺紋小徑和大徑。

    ①檢查內螺紋小徑：用通端螺紋塞規，應通過內螺紋小徑；用止端螺紋塞規，不能通過內螺紋小徑。

    ②檢查外螺紋大徑：用通端螺紋環規，應通過外螺紋大徑；用止端螺紋環規，不應通過外螺紋大徑。

    (3)檢驗工作螺紋的作用中徑：

    ①當通端螺紋塞規和環規檢驗工件時，應完全旋合通過工件螺紋。

    ②當止端螺紋塞規和環規檢驗工件時，螺紋塞規或螺紋環規不能完全旋合通過工件螺紋。

    ③操作時，止端螺紋塞規和止端螺紋環規檢查工件螺紋中徑，允許與工件螺紋工件螺紋兩端的螺紋部分旋合，旋合量應不超過兩個螺紋(即不超過2牙)。對于三個或少于三個螺距的工具螺紋，應不完全旋合通過，未完全旋合通過，判為合格。

    (三)螺紋規使用保養注意事項

    (1)使用前，應清除掉工件檢驗部分鐵屑，防止劃傷螺紋塞規或螺紋環規牙面。使用后用干凈布擦凈螺紋量規上的油污，在量規的測量面涂上防銹油。

    (2)螺紋量規為精密量具，輕拿輕放，嚴防磕碰工作面。

    (3)螺紋量規放置地點要防振動、防滑落、防碰傷工作面或滑入深溝遺失。

    (4)螺紋量規應定置擺放于無酸性、無堿性氣氛的地方保存。不允許與工具(榔頭、鉗子等)、刀具、零件等雜物混放，不允許與其他量具觸碰、疊放。

    (5)螺紋量規必須嚴格按計量器具周期檢定計劃按時送檢，檢驗合格后才能使用。
