光面環規結構原理

    光面環規也稱光滑極限量規、環規，是一種控制工件極限尺寸的高準確度定值量具。

    它由工作面、非工作面和滾花部組成，如圖1-113所示。

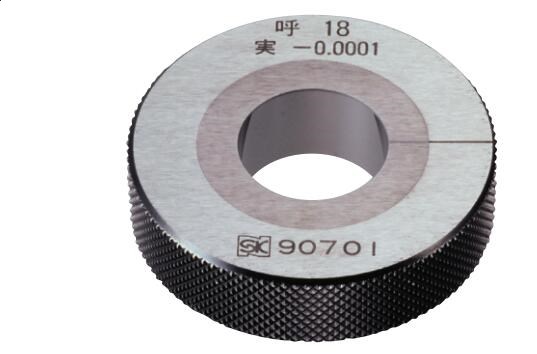

    圖1-113光面環規的外觀及結構

    1-工作面；2-非工作面；3-滾花部。

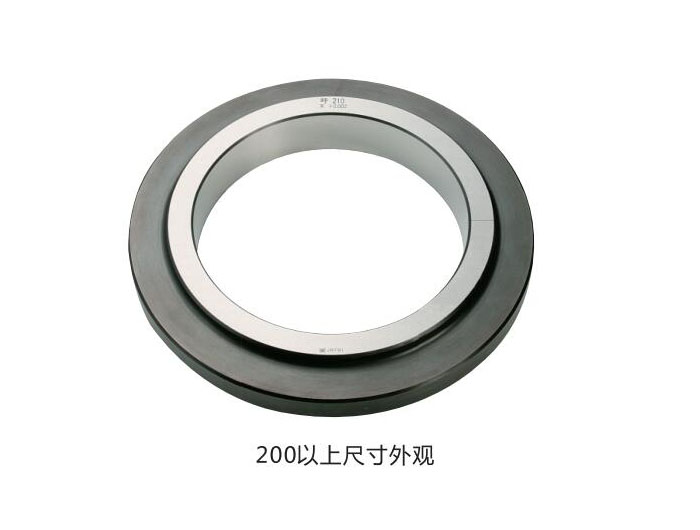

光面環規常用規格

    光面環規分為T規(也稱為通環規)和Z規(也稱止環規)環規。

   光面環規屬于專用量具，其具體尺寸規格根據使用工藝和標準要求確定。常用規格：1mm～3mm; 4mm～6mm; 7mm～10mm; 11mm～18mm；19mm～30mm；31mm～50mm；51mm～80mm；81mm～120mm；121mm～180mm; 181 mm～250mm; 251 mm～315mm; 316mm～400mm;401mm～500mm等。

光面環規主要用途

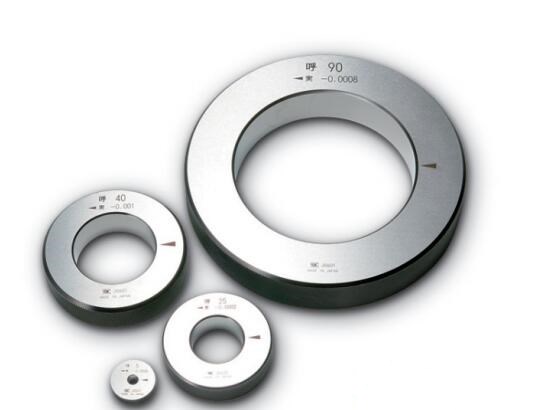

    光面環規主要用于檢驗圓柱形工件的直徑尺寸。若是校對光面環規則用于校驗內徑表、氣動量儀、內測千分尺等量具或儀器的“零”位，如圖1-114所示。

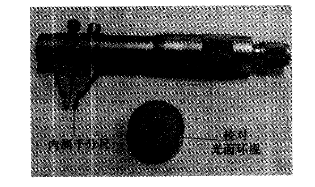

    圖1-114內測千分尺與校對環規

 光面環規使用方法

    1．檢查外觀

    光面環規應無銹蝕、劃傷、缺損及明顯磨耗。被測表面應無鐵屑、毛刺。

    2．光面環規測量方法

    (1)使用前，用干凈的棉布擦凈被測圓柱形工件的表面，清除鐵屑、雜物、灰塵。

    (2)手持環規沿圓柱形工件的軸心線方向平穩“套入”，移動平穩進入，不允許轉動。

    (3)檢驗時，若T環規能通過，Z環規不能通過，則被檢驗圓柱工件的尺寸合格；否則，為不合格。

    (4)使用校對環規時，主要把校對環規的尺寸作為被校量具的零位，校驗并使被校量具零位準確。

 光面環規使用保養注意事項

    (1)使用前，先要核對圖紙，看這個環規是不是與要求的檢驗尺寸和公差相符，以免發生差錯，造成大批廢品。

    (2)環規使用前，要用清潔的細棉紗或軟布，把環規的工作表面擦干凈，允許在工作表面上涂一層薄油，以減少磨損。

    (3)用光面環規檢驗工件時，要輕卡、輕塞。同時，用環規檢驗時，位置必須放正，不能歪斜，否則檢驗結果不可靠。特別注意，當被檢工件與環規溫度一致時才能進行檢驗，而不能把剛加工完還在發熱的工件進行檢驗，否則會造成較大誤差，導致誤判。

    (4)使用后用干凈布擦凈環規上的油污，在光面環規的測量面涂上防銹油。

    (5)光面環規為精密量具，輕拿輕放，嚴防磕碰工作面。

    (6)光面環規放置地點要防振動、防滑落、防碰傷工作面或滑入深溝遺失。

    (7)光面環規應定置擺放于無酸性、無堿性氣氛的地方保存。不允許與工具(榔頭、鉗子等)、刀具、零件等雜物混放，不允許與其他量具觸碰、疊放。

    (8)光面環規必須嚴格按計量器具周期檢定計劃按時送檢，檢定合格后才能使用。
